フルオート歯車

チュートリアル

成果物

ポイント

歯車の作成

Ring

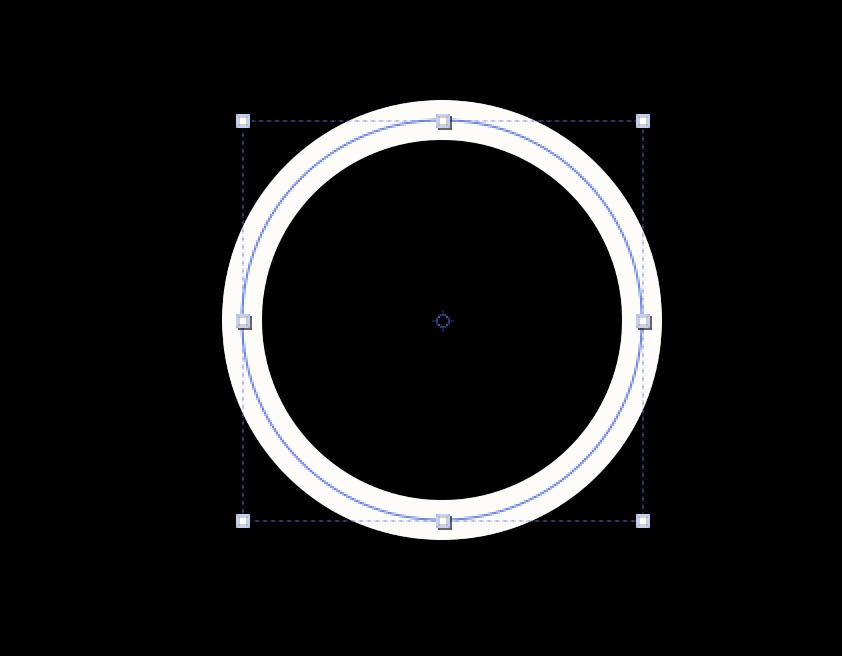

• 線幅60 size 600の円を作成

歯

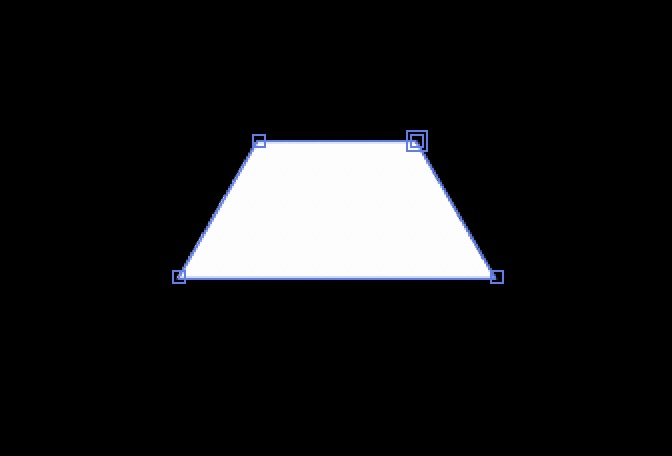

• 多角形ツールで6角形 > 30度回転 > 外半径を72
• ベジェパスに変換 > ペンツール（削除)でした２つを削除

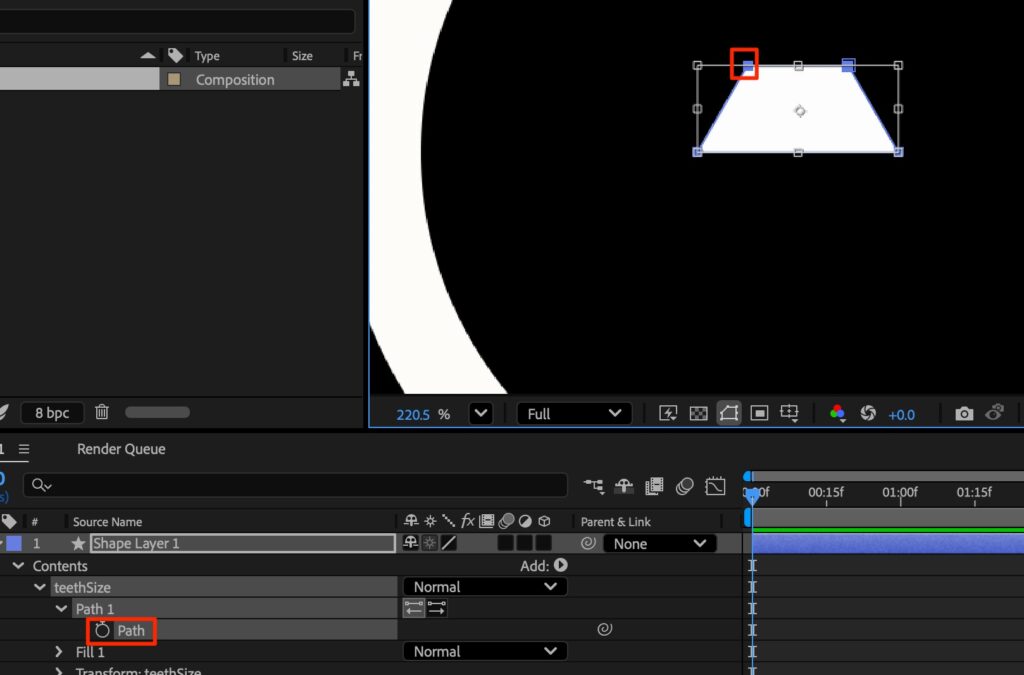

• 時計アイコンのついたPathを選択するとすべてのコントロールポイントが選択状態になる
  • その状態でPathをダブルクリックするとバウンディングボックスが現れる

• cmd を押しながら横幅を縮める
  • 対照に変形
• からのグループを作成してその中にTeethSizeを入れる

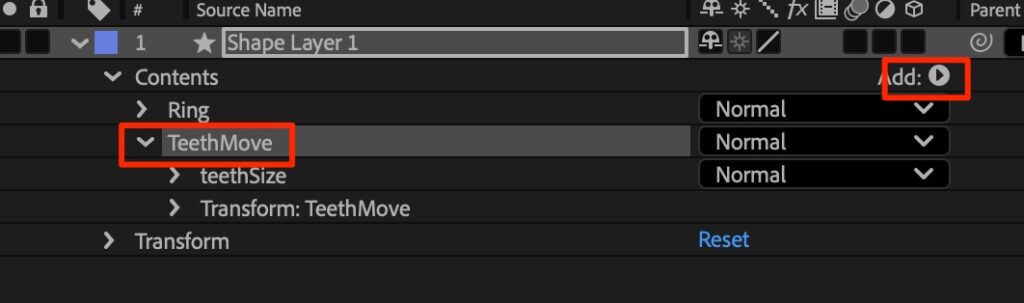

• さらに空のグループを作成して、その中にTeethMoveを入れる

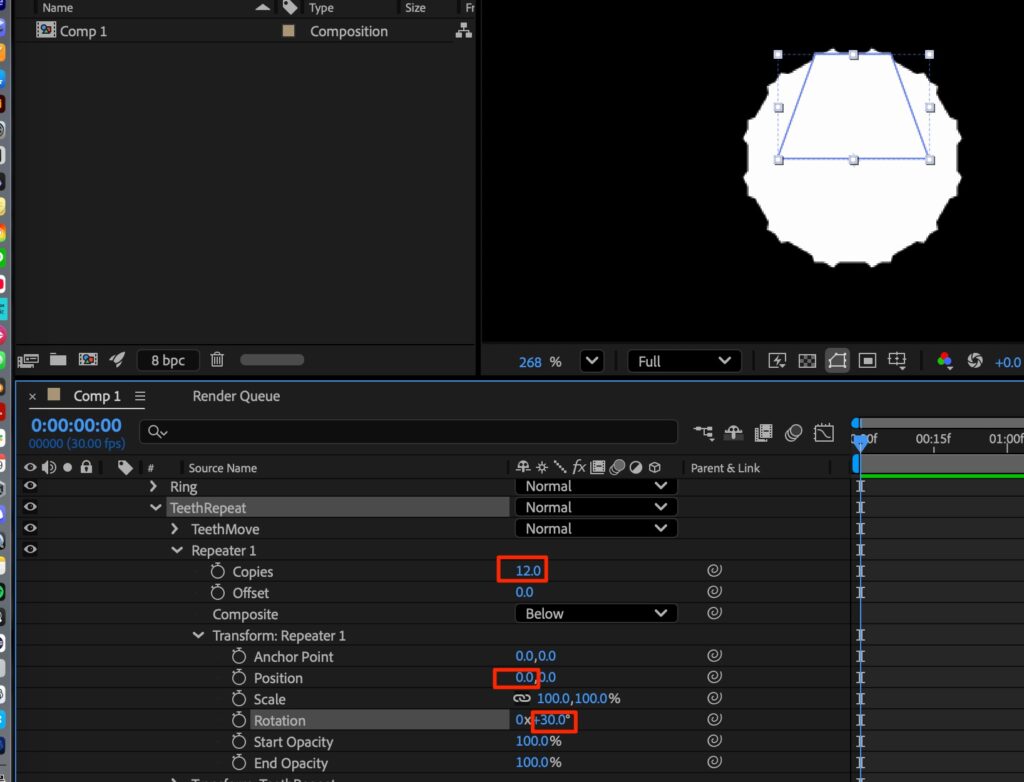

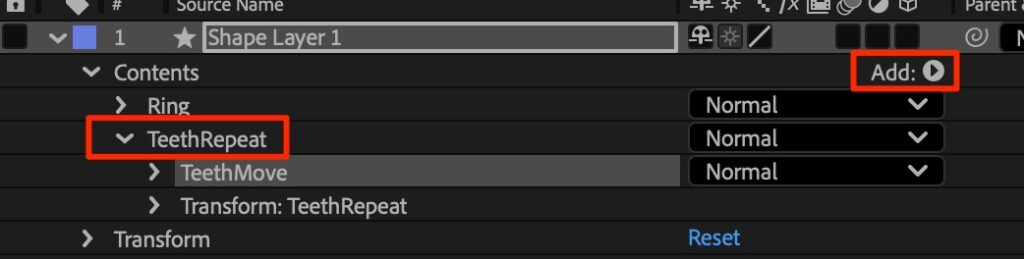

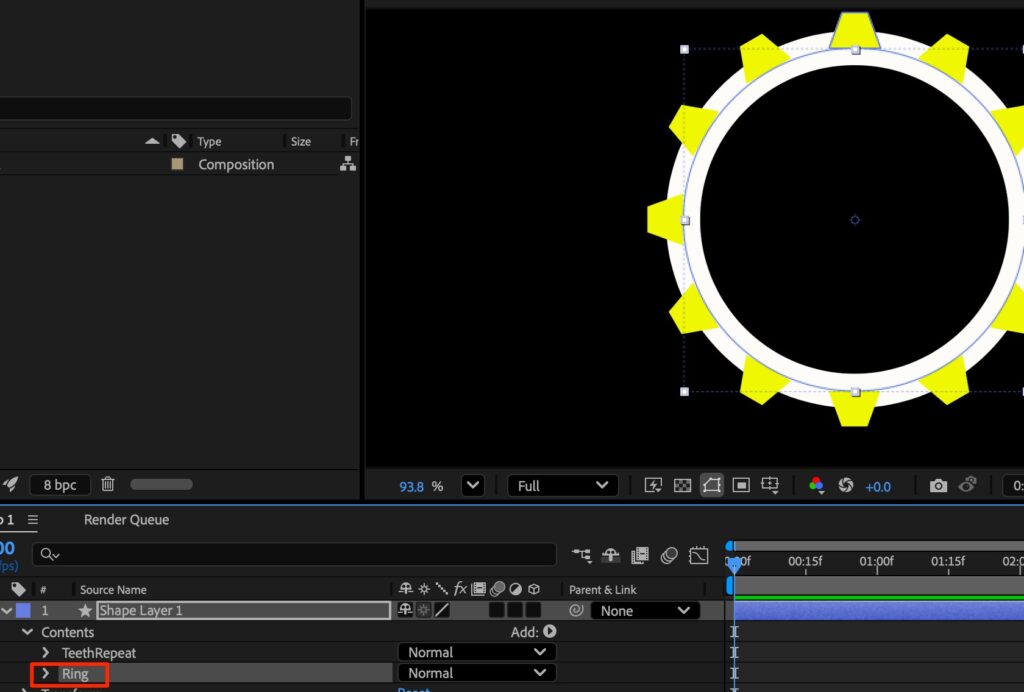

• TeethRepeatを選択した状態でAddからRepeaterを選択

• TeethMoveのPosを移動
  • RingのSizeの半分にする

• TeethSizeを一時的にわかりやすいように着色
• Ringを下に持ってくる

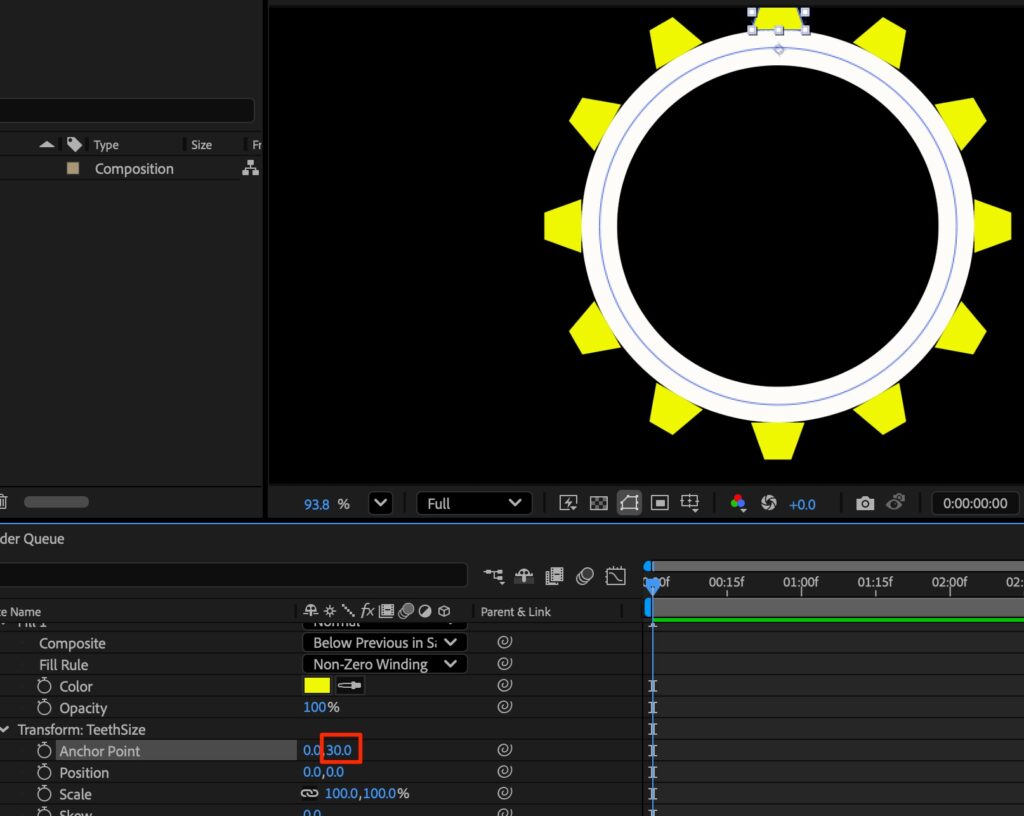

• TeethSizeのアンカーを線幅の半分オフセット
  • 線と歯に小さな隙間が発生するがこれは後で対応

エクスプレッション

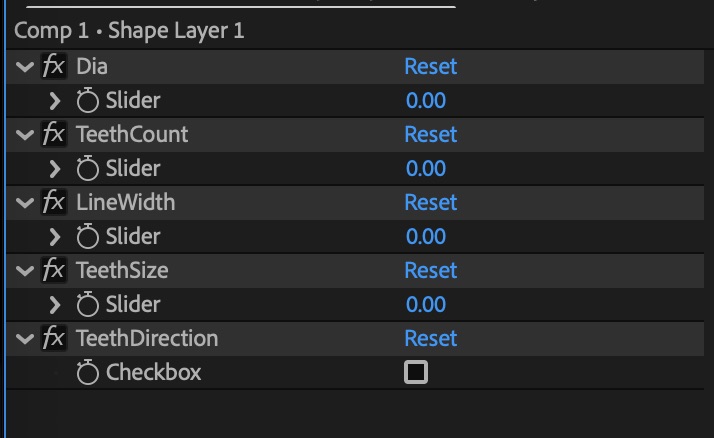

• 新規スライダーを４つ、チェックボックスを１つ追加
  • 直径
  • 歯の数
  • 線幅
  • 歯の大きさ
  • 歯の向き

• 順番を入れ替え初期値をいれる(初期値は現状と揃えておく)

• Ringのエクプレッションを作成
  • コントロールを参照するようにする

• Repeaterのエクスプレッション

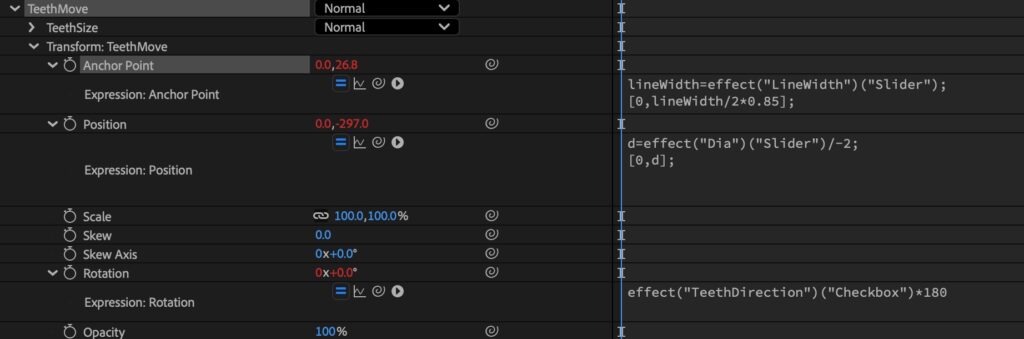

• TeethMoveのエクスプレッション

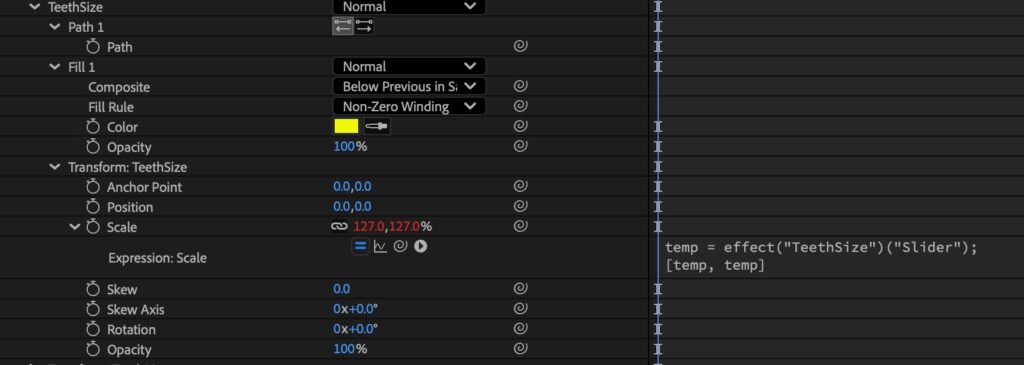

• TeethSizeのエクスプレッション

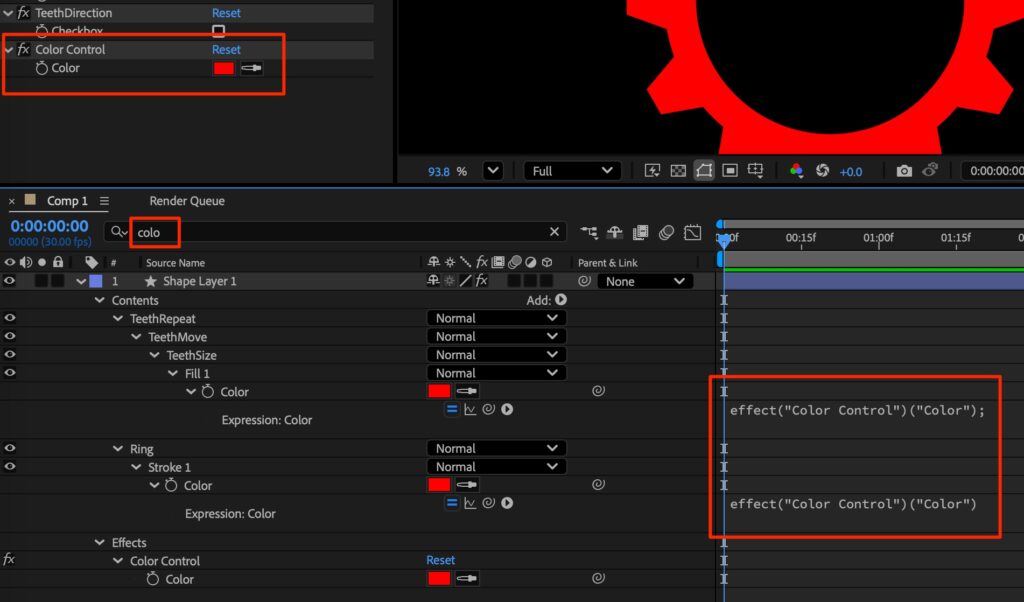

色変更

• colorcontrollを追加し、参照するようにする

回転

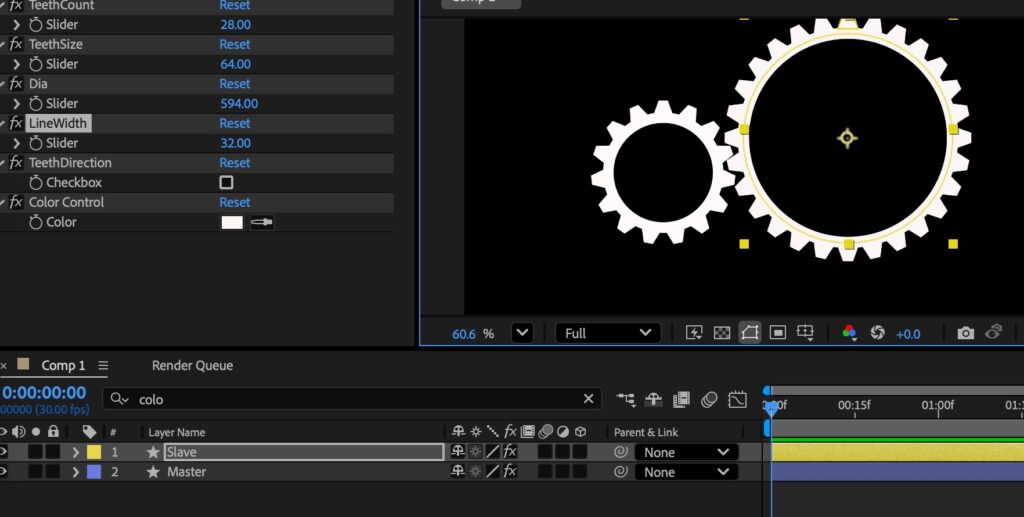

• ここまで作成したものをMasterと命名
• レイヤーを複製し、名前をSlave
• 大きさと位置を調節する

• Slaveの回転にエクスプレッション

ratio = thisComp.layer(index+1).effect("TeethCount")("Slider")/effect("TeethCount")("Slider");
dir = -1;
if(thisComp.layer(index+1).effect("TeethDirection")("Checkbox").value != effect("TeethDirection")("Checkbox").value)
{
  dir=1;
}
thisComp.layer(index+1).transform.rotation*dir*ratio;

感想

• 最高に面白い！
• 大きさに連動させて歯車数を決めたり、親歯車を指定できたりすると汎用性あがりそう！
