PistonRig完成

チュートリアル

成果物

ポイント

• イラレで背景透明で新規

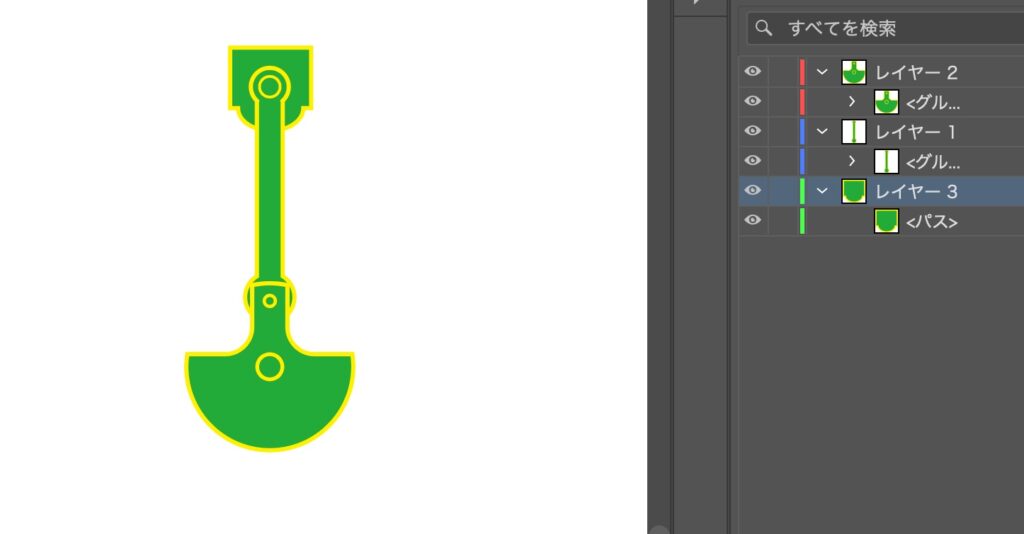

• パーツごとにレイヤーわけ

• 保存
• AEにてインポート

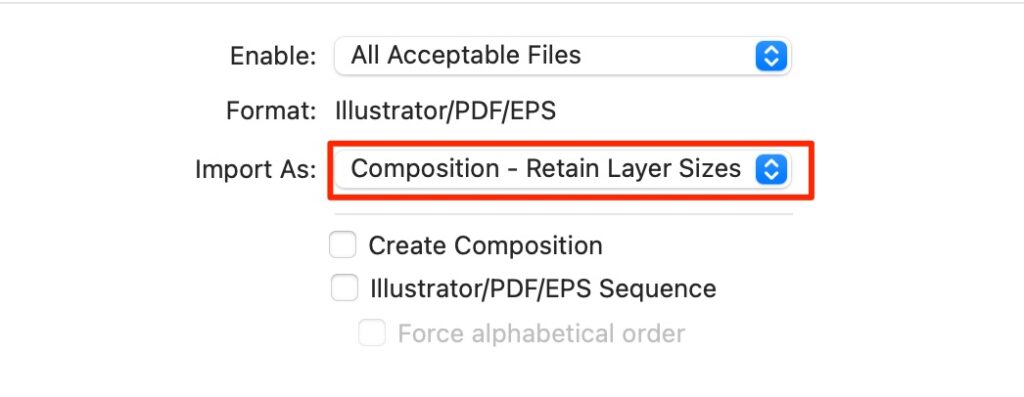

  • このときComposition – Retain Layer Sizes

• チュートリアルと同様のレイヤー構成
• Armのローテーションのエクスプレッション
  • length(pos,pos)で長さを求められる
  • チュートリアル動画ではシェイプの長さでlenを求めたが、イラレオブジェクトのため、２つのnullの距離を計測

wt=thisComp.layer("WheelTarget").toComp([0,0]);
at=thisComp.layer("ArmTarget").toComp([0,0]);
len=length(wt,at);
w=wt[0]-thisComp.layer("Wheel").transform.position[0];
h = Math.sqrt(len * len - w *w);
radiansToDegrees(Math.atan2(h,w))-90;

感想

• Arctangent結果の辻褄合わせに時間がかかった。
